Cara konfigurasi routing BGP

Assalamualaikum Wr.Wb

Ok kali ini saya akan memabagikan tutor bagaimana

Cara konfigurasi routing BGP

Apa itu BGP?

BGP singkatan dari Border Gateway Protocol

Nah Border Gateway Protocol adalah salah satu jenis routing Protocol yang berfungsi untuk mempertukar

informasi antar Autonomous System/(AS).

Apa itu AS / Autonomous System?

Automous System adalah kumpulan dari jaringan-jaringan dalam satu administrasi yang mempunyai strategi routing bersama.


Itu tadi adalah penjelas mengenai BGP dan AS

ok pertama yang pasti kita buka aplikasi Cisco packet tracer dan pilih new file.


Ok kita buat topology nya dulu ya.

dalam topology yg saya buat ini hanya membutuhkan :

-> 2 pc

-> 2 router

-> 2 switch


Ok jadi nya seperti gambar di bawah ini.

Ok tahap selanjutnya sambungkan semua nya

Mulai dari pc,router,dan switch.

Untuk menyabungkan pc ke switch dan switch ke router kita menggunakan kabel straight through dan

Untuk menyambungkan antar router satunya menggunakan kabel serial DCE ok.

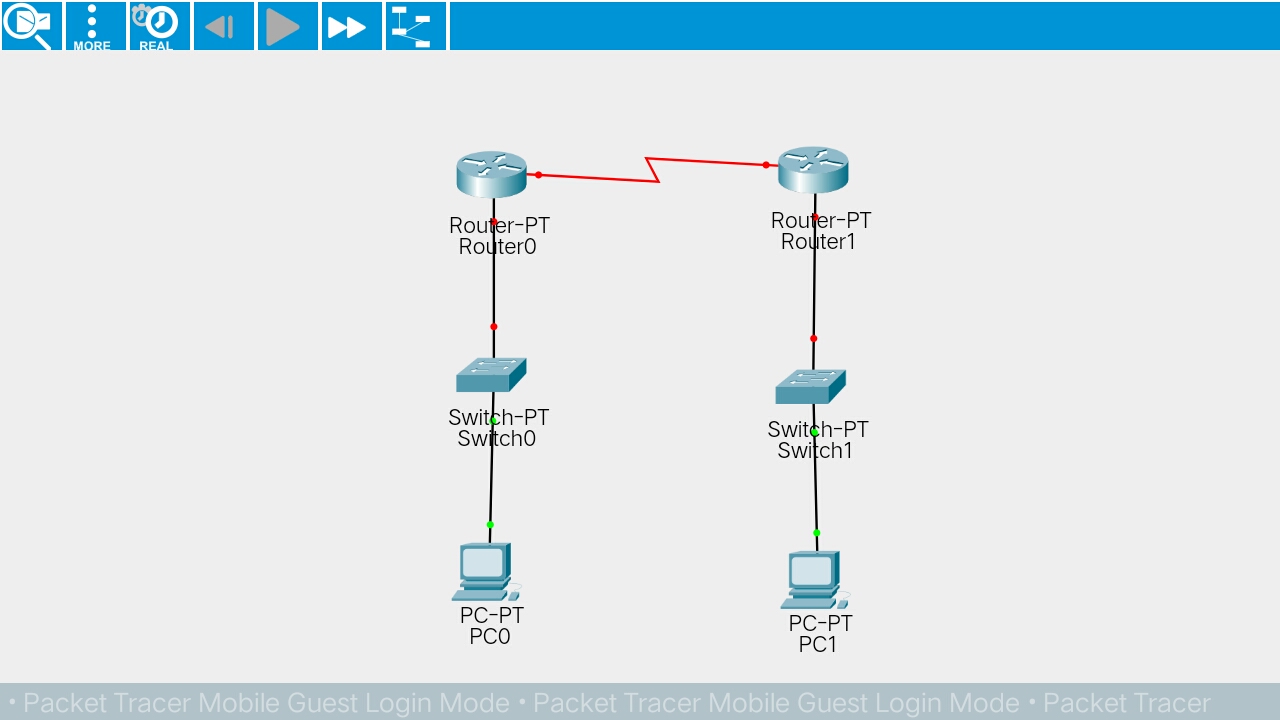

Maka hasil nya akan seperti gambar di bawah ini

Selanjut nya kita atur ip setiap pc dan untuk pc pertama saya isi serperti ini

Dan ip untuk pc pertama saya isi seperti ini
Dan yg satu nya seperti ini

Oh ya supaya kita tidak lupa dan bingung alangkah baik nya kita catat /tulis ip network setiap switch , ip router, dan nilai as seperti poto di bawah ini.
Ok jika sudah semua kita mulai konfigurasi ke router nya

Klick router pertama dan pilih cli setelah itu ketikan perintah berikut
- no
- enable
- configure terminal
- interface f0/0
- ip address ( masukan ip default gateway pc yg pertama ) spasi (masukan subnetmaks nya )
- no shutdown

Kita masuk ke konfigurasi serial 2/0 ketikan perintah berikut

- interface se2/0
- ip address ( masukan ip yg kita tulis di router pertama ) spasi ( subnetmaks nya )
- clock rate 64000
- end
- konfigure terminal
- router bgp ( masukan nilai as router pertama )
- neighbor (masukan ip router ke dua) remote-as ( nilai as router ke dua )
- network ( masukan ip network switch pertama )
- network ( masukan ip network switch kedua )
- end

Kita lakukan hal yang sama pada router yang satunya

- no
- enable
- configure terminal
- interface f0/0
- ip address ( masukan ip default gateway pc yg kedua ) spasi (masukan subnet maks nya )
- no shutdown

Kita masuk ke konfigurasi serial 3/0 ketikan perintah berikut

- interface se3/0
- ip address ( masukan ip yg kita tulis di router kedua ) spasi ( subnet maks nya )
- clock rate 64000
- end
- konfigure terminal
- router bgp ( masukan nilai as router kedua )
- neighbor (masukan ip router ke dua) remote-as ( nilai as router ke satu )
- network ( masukan ip network antar router )
- network ( masukan ip network switch ke dua )
- end
Nah jika sudah selesai semua kita chek apakah sudah terhubung semua atau belum

Cara nya bagaimana?

Kirim kan pdu dari pc satu ke router pertama atau ke dua dan juga bisa dari pc satu ke pc dua
Jika tulisan sucses seperti gambar di bawah ini berarti udah terhubung semua
Jika belom puas bisa pergi ke pc pertama lalu klick deskop lalu pilih command prompt lalu ketikan perintah :
- ping ( masukan ip pc yg di target kan)
Jika ada berjalan seperti gambar di bawah ini berarti sukses :)

Semoga bermanfaat kawan
